Buon giorno a tutti ragazzi (e ragazze, se ce ne dovessero essere). Un mesetto fa Model Space Italia ha presentato la sua nuova opera, il carro armato russo T-72.
Per chi non lo sapesse, Model Space è la "divisione di vendita diretta online" di DeAgostini, dove è possibile acquistare i prodotti a fascicoli usciti in edicola in passato ed alcune esclusive, tramite le formule "tutto subito" (non possibile con il carro armato in quanto appena presentato), 12 uscite mensili o 24 uscite mensili con i pagamenti suddivisi come conseguenza. Tutti da assemblare.
Il carro in oggetto è stato presentato in Russia e, successivamente, esportato da noi. Cosa che succede un po' con tutti i modelli che Model Space propone in giro per il mondo (salvo esclusive purtroppo). Lo abbiamo presentato allo stand DeAgostini a Verona quest'anno, ricevendo un buon riscontro sia da parte dei modellisti "di tutti i giorni" sia dai carristi presenti. Anzi... Erano interessati a confrontarlo con i loro carri in scala 1/16.
Il nostro modello radiocomandato ha diverse funzioni, quali movimento dei cingoli, rotazione torretta ed alzata del cannone, rinculo al momento dello sparo, suoni e luci, sistema di fuoco a infrarossi con un bersaglio per testare le nostre abilità.
--
Per ulteriori dettagli sull'opera potete visitare direttamente il sito DeAgostini.
Riguardo la durata dell’opera e il suo costo non sono in grado di dare alcun supporto: sul sito DeAgostini trovate tutte le informazioni e ognuno, in base alle proprie esigenze, può trarre le proprie conclusioni.
Piccola considerazione (le buone idee vengono sempre alla fine...): procuratevi delle scatolette dove mettere la minuteria durante le fasi del montaggio...
Ringrazio DeAgostini e Modellismo.net per l'opportunità che mi hanno dato di costruire questo modello.
__________________ Chi scrive sul forum non viene pagato, non è obbligato e non è presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
Il materiale necessario per la costruzione al momento è solo un cacciavite. Ce ne viene fornito uno con la "quarta" uscita presente nel pacco, ma io ho usato il mio.
Ogni uscita presenta 5 maglie in metallo dei cingoli, con relativi perni. Fate molta attenzione alle viti quando aprite il blister in quanto non sono chiuse in un sacchetino. Sempre stando in tema di viti, ho notato che le istruzioni non riportano quali viti usare dove. Quindi l'unica è provare ed avere inventiva...
Blister 1
Si inizia con il montaggio della cupola del capocarro. La cupola in se è preassemblata, dobbiamo solo montare la cornice. Ci sono praticamente sempre perni di centraggio, quindi montare sbagliato un componente è difficile.
E fissiamo il faro. A prima vista non è modificabile montando un led per renderlo funzionante, ma i modellisti hanno inventiva...
Le istruzioni proseguono con il montaggio della cupola sulla torretta (tutta in metallo). Anche se, da quì a poco, dobbiamo rismontare...
Blister 2
Assembliamo il barile che andrà sul retro ...
e poi seguiamo le istruzioni per montare i vari componenti sulla torretta
Blister 3
Troviamo il figurino del capocarro, la mitragliatrice ed altri particolari. Non ho trovato dove montare il componente con la sigla "331"... O si sono dimenticati o si procederà più avanti
Si prosegue con l'aggiunta di altri dettagli:
Come il portello del cannoniere e lo snorkel. Smontiamo il portello del capocarro per montare la mitragliatrice e poi rimontiamo sulla torretta
Blister 4
Ci occupiamo ora della ruota motrice destra
Gli ingranaggi della ruota sono in metallo, per garantire una migliore robustezza. Seguendo le istruzioni e gli incastri guidati, è difficile sbagliarsi. Unica cosa, occhio al verso del distanziale.
Quando avvitiamo le viti, facciamolo sempre con molta cautela
Blister 5
Ruota di rinvio anterore, sempre in metallo
Anche quì gli incastri non lasciano spazio a dubbi. Occhio solo a tirare bene e con calma le viti
Da ultimo, ho deciso di iniziare a montare le 25 maglie dei cingoli a disposizione. Ad occhio, non sembra complicato.... Allinei le maglie ed infili il perno tra una maglia e l'altra. Il perno è completamente liscio tranne la parte terminale. Con l'aiuto di una pinza a pappagallo ho incastrato il perno nella maglia.
__________________ Chi scrive sul forum non viene pagato, non è obbligato e non è presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
__________________ Chi scrive sul forum non viene pagato, non è obbligato e non è presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
__________________ Chi scrive sul forum non viene pagato, non è obbligato e non è presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
No no... Ruote principali ed ingranaggi trasmissione tutto in metallo. Visto in fiera. Non so le ruote secondarie. Torretta in metallo, cannone plastica e metallo
__________________ Chi scrive sul forum non viene pagato, non è obbligato e non è presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
Ciao ragazzi, anch'io ho iniziato la costruzione del T-72 e, ovviamente, sono fermo dopo i primi 5 step. navigando sul sito dove ci sono tanti filmati ho trovato le descrizioni anche degli step successivi, ma non tutti.
Cava, il pezzo con la scritta 331 si monterà più avanti.
spero che per la seconda spedizione e che per tutte le altre successive non si facciano attendere come con la prima. la voglia di andare avanti c'è, quindi......
Iniziamo con un po' di componenti vari... Anche se, praticamente tutti i componenti sono da usare più avanti.
Partiamo però con l'assemblaggio dei cingoli (anche se, in precedenza, avevo già assemblato i componenti precedenti). Il manuale consiglia di usare un mertelletto ed una tavoletta in legno. Non avendo la tavoletta (ed avendo la delicatezza di un elefante), ho optato per una pinza a papagallo.
Poniamo le maglie del cingolo ed infiliamo il perno dal lato liscio
Se non riuscite ad inserirlo per via di qualche bava interna, provate dall'altra parte
Blister 7
Altro blister, altri componenti. Abbiamo la base della torretta ed altre viti (che metteremo via).
Dobbiamo fissare alla base il componente con stampato il numero 331 arrivato ccon la prima spedizione e le relative viti. Come sempre, non segnano quali viti sono da usare
Ho cercato, tra le viti appartate, un paio con la testa grante appena meno del foro a scomparsa in cui si nasconderanno
stringiamo le viti senza esagerare, onde evitare di rompere la plastica
Blister 8
Anche in questo blister, troviamo diversi componenti che NON useremo ora. Utilizzabili, abbiamo ulteriori 5 maglie dei cingoli. Procediamo quindi al montaggio ed all'unione degli altri
Unito a ciò, sulle istruzioni troviamo una spiegazione di come si compongono le ruote portanti, rivestite in gomma
Blister 9
Ecco in questo blister abbiamo le classiche 5 maglie dei cingoli ed i tubi dei lanciafumogeni. Anche se, monteremo solo quelli dal lato destro (non ho capito il motivo).
Seguiamo i consigli del manuale, filettando i fori del lanciafumogeni prima di inserirli.
Puliamo i gambi dei lanciafumogeni dalle bave che rimangono dalla separazione degli stessi dallo stampo.
Teneteli ordinati in sequenza, in quanto la forma stessa dei perni che entrano nella torretta determinano l'orientamento
Ora, dobbiamo fissare il mitragliatore interno, tramite una goccia di ciano. Confesso che ho impiegato un bel po' a trovare il mitragliatore, in quanto non ben spiegato nel manuale.Poi, ho notato che nello stampo con 4 lanciafumogeni ci sono 2 cilindretti neri, con uno scanso da un lato... Trovato il mitragliatore
Blister 10
Troviamo in questo blister alcuni dei componenti che sono montati a protezione dei cingoli e, nel contempo, per proteggere gli altri dal pietrisco etc lanciato in aria dai cingoli. Oltre le onnipresenti 5 maglie dei cingoli
Troviamo anche delle viti, ma le istruzioni non menzionano il motivo delle diverse dimensioni. Dicono, genericamente "9 viti"
Il manuale ci chiede di fissare insieme alcuni componenti, ma che dovremo smontare subito dopo (iniziamo...)
Blister 11
Ecco ora la parte superiore dello scafo.
In questa fase dovremo fissare sullo scafo alcuni pannelli di copertura, niente di complicato. Seguiamo pedissequamente il manuale. Con qualche difficoltà, visto che mancava lo sfondo alle scritte e quindi si faceva fatica a leggere
__________________ Chi scrive sul forum non viene pagato, non è obbligato e non è presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...

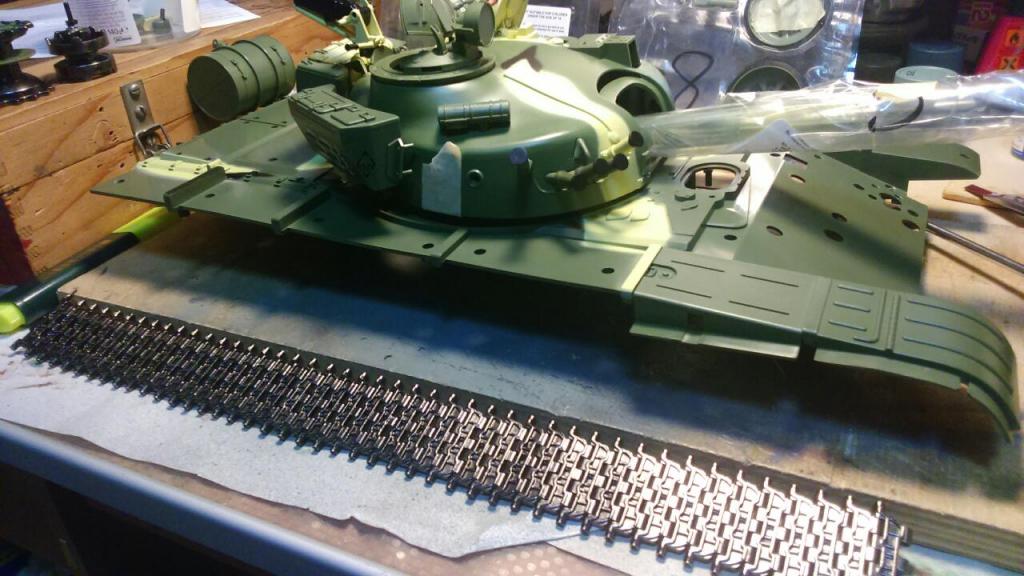

Ciao a tutti e ben ritrovati. anch'io sono andato avanti con i lavori e lo stato dell'arte attuale è il seguente come dalle tre foto allegate. Alla prossima. Bye
Posso già anticiparvi che, con questa spedizione, la maggior parte dei componenti riguardano la trasmissione e saranno usati più avanti...
Blister 12
Come consuetudine, troviamo le 5 maglie dei cingoli... Al momento le ho messe da parte anche perchè non so ogni cingolo da quante maglie è composto quindi, o si uniscono le 5 maglie tra di loro e basta, o si montano più avanti.
Prepariamoci a montare il parafango sulla parte superiore dello scafo
proseguiamo il lavoro sulla parte di destra, dove abbiamo già montato le altre parti
Stringiamo progressivamente le viti senza esagerare
Blister 13
Troviamo in questo blister le classiche 5 maglie e lo scudo corazzato da montare nella parte anteriore del carro con premontati alcuni particolari
Appoggiamo lo scudo sullo scafo, con le punte rivolte verso il basso, facendo combaciare le colonnine con i fori
Seguendo le istruzioni del manuale, usiamo 4 delle 6 viti in dotazione per fissarlo
Blister 14
Proseguiamo con il montaggio del parafanghi, appartando gli altri pezzi.
Come in precedenza, lo appoggiamo sullo scafo e fissiamo con due viti
Blister 15
Oltre alle maglie dei cingoli, in questa fase troviamo dei particolati da montare sullo scudo anteriore e due "sostegni" che saranno usati più avanti
Partiamo montando a pressione il portello del pilota. questo particolare alla fine si incastra sullo scafo e non si muoverà (a meno di non lasciarlo un pelo sollevato)
Inseriamo sulla piastra il deviatore a "V". Il manuale consiglia eventualmente di usare una goccia di ciano. Ma dovete spingere abbastanza per farlo incastrare e non credo possa uscire facilmente
Ora, dobbiamo fissare il cavo di traino anteriore, seguendo le istruzioni per farlo passare nei vari fermi. Attenzione al primo aggancio, il più delicato. Fate leva molto dolcemente per inserire l'anello in metallo nel fermo in plastica
Seguiamo il giro dei fermi
E fissiamo il cavo con l'unica vitina del blister
Blister 16
Altro blister, altre maglie (messe via) ed altri componenti della sospensione (anche questi messi da parte...)
Le istruzioni indicano semplicemente di fissare le viti al parafanghi per non perderle, ma senza fissare quest'ultimo allo scafo
Come detto in precedenza, aspetto a procedere con il montaggio delle maglie per capire quanto deve essere lungo ogni cingolo...
__________________ Chi scrive sul forum non viene pagato, non è obbligato e non è presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
Come sempre, 5 maglie dei cingoli, viti, cavo di traino e gruppo grata posteriore per il raffreddamento del motore

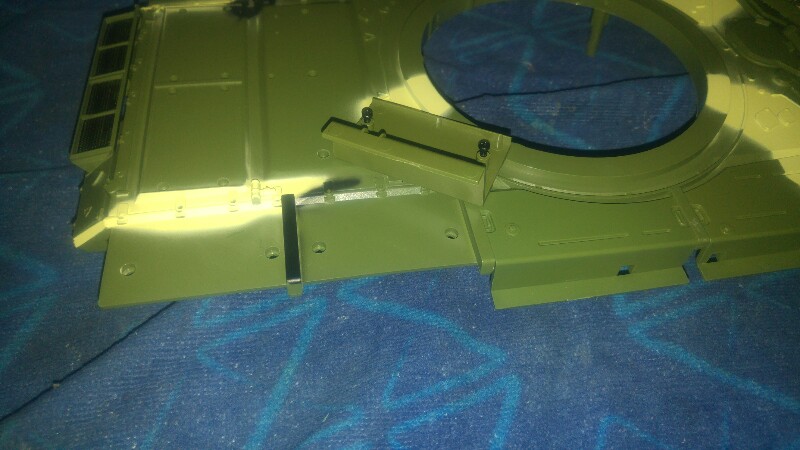

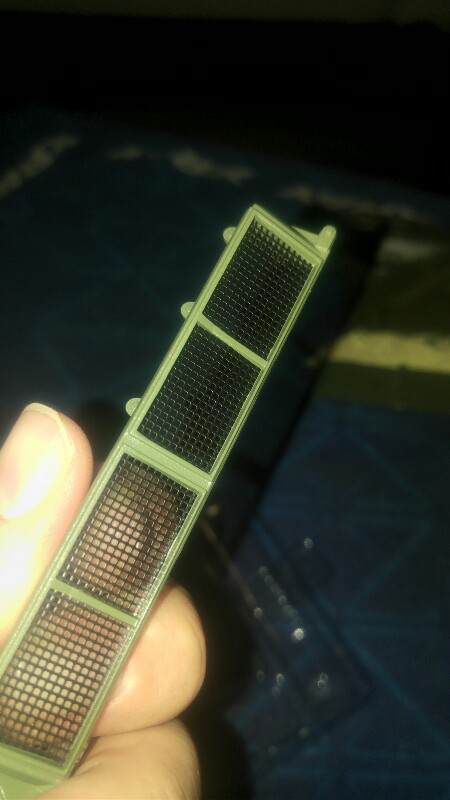

Prepariamo il telaio e la griglia che dovremo inserire a filo nel telaio stesso
Capovolgiamo lo scafo per fissare poi il telaio della grata allo stesso
Fissiamo con 2 delle 3 viti. La terza la accantoniamo per ora
E, per ora, siamo a posto
__________________ Chi scrive sul forum non viene pagato, non è obbligato e non è presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...
Come sempre, 5 maglie dei cingoli. In più una ruota portante completa e l'ultima parte del parafango destro
Ripeschiamo il parafango messo da parte in precedenza e fissiamolo sullo scafo (chissà perchè non lo abbiamo fatto subito). Serriamo le viti senza esagerare, onde evitare di rompere la plastica
Procediamo allo stesso modo con l'ultima parte del parafanghi
__________________ Chi scrive sul forum non viene pagato, non è obbligato e non è presente 24h/24. Se nessuno vi risponde forse nessuno sa la risposta o avete sbagliato sezione. Seguite il regolamento ed usate il tasto cerca...

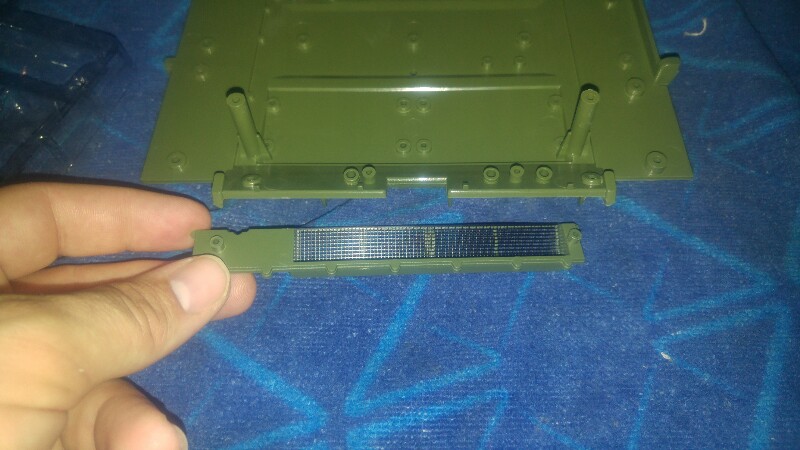

Troviamo in questa confezione le griglie delle (finte) prese d'aria (e le classiche 5 maglie)
Appoggiamo la griglia sullo scafo e sovrapponiamo la cornice, facendo incastrare i perni nei fori dello scafo
e fissiamolo da sotto lo scafo con le 4 viti, serrandole delicatamente.
Ripetiamo per la seconda griglia

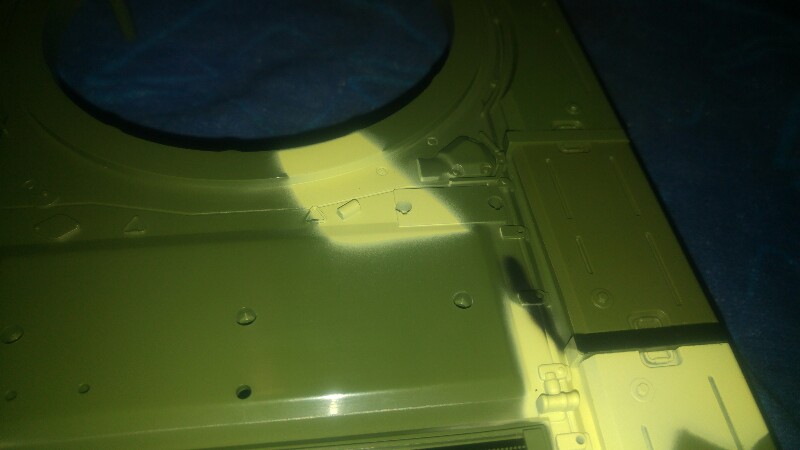

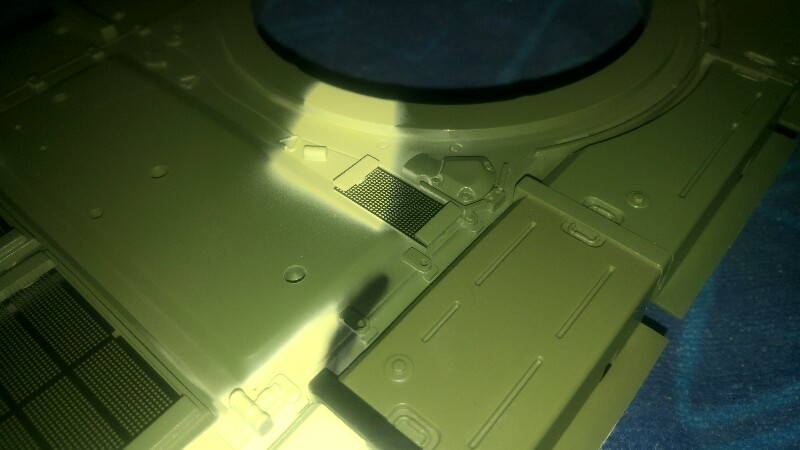

Ora dobbiamo fissare la griglia più piccola, con le due semi cornici (gialla e verde in accordo con la colorazione dello scafo in quel punto)
Fissiamo la griglia sotto uno dei due fermi e serriamo la vite quasi completamente. lasciamo un minimo di mobilità per centrarla correttamente
Fissiamo l'altra parte della cornice e stringiamo entrambe le viti
